不锈钢旋启式止回阀
阀瓣沿着阀体垂直中心线滑动的止回阀，消声止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球
消声止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。
阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。
直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。

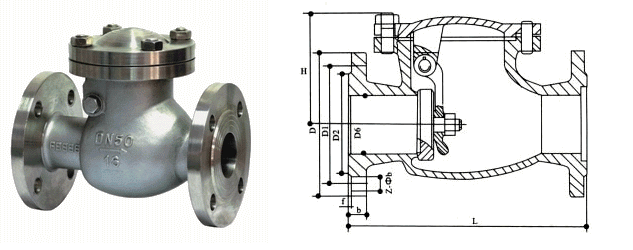

【不锈钢旋启式止回阀】
作用原理及结构说明：
1 作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面
2 结构说明
不锈钢旋启式止回阀 结构形式：旋启式单阀瓣
B 驱动方式：对焊连接
C 连接形式：对焊连接
D 阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度。
【不锈钢旋启式止回阀】
安装与使用：
1 抽汽止回阀垂直安装在水平管道上，使用是一般处于全开状态。
2 安装前应先进行以下工作
不锈钢旋启式止回阀卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢；
B剥去阀瓣表面上的油纸，去除阀瓣面上的油垢；
3 安装时介质的流向必须限制。
4 通过管路的介质不应带有硬质颗粒，以免损伤密封面。
5 该阀门出厂前以逐台进行检验和试验合格，安装单位可直接压力试验或安装使用。
【不锈钢旋启式止回阀】
应确定响应的尺寸，阀门供应商必须提供选定尺寸的资料数据，这样就能找到给定流速下阀门全开时的阀门尺寸大小：
对于DN50mm以下的高中压止回阀，宜选用立式升降止回阀和直通式升降止回阀；
对于DN50mm以下的低压止回阀，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；
对于DN大于50mm、小于600mm的高中压止回阀，宜选用旋启式止回阀；
对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形止回阀；
对于DN大于50mm、小于2000mm的低压止回阀，伊选用蝶式止回阀和隔膜式止回阀；
对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。
