衬氟Y型过滤器
日期：2018-06-14 浏览量：1461
衬氟过滤器采用阀体内部构件均为衬里部件，使产品在几乎所有强酸，强碱，盐，强氧化剂和有机溶剂等介质中均能适用。衬氟过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2通油网为100-480目/cm2。可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。
公称压力：PN1.0~4.0Mpa,Class150~300Lb
连接形式：法兰连接
适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等具有强腐蚀性的介质。

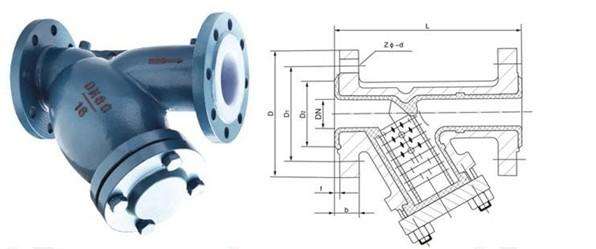

衬氟Y型过滤器外形尺寸：
公称通径 | L | H | H1 |
DN20 | 155 | 100 | 150 |
DN25 | 160 | 100 | 150 |
DN32 | 180 | 110 | 160 |
DN40 | 200 | 115 | 170 |
DN50 | 230 | 155 | 195 |
DN65 | 220 | 200 | 270 |
DN80 | 250 | 210 | 295 |
DN100 | 305 | 250 | 345 |
衬氟蓝式过滤器安装尺寸表:
公称通径DN（mm） | 尺寸（mm） | 管塞 | ||||
L | H | H1 | H2 | D0 | ||
25 | 180 | 280 | 110 | 180 | 76 | R3/4〃 |
32 | 200 | 285 | 110 | 180 | 76 | R3/4〃 |
40 | 260 | 340 | 120 | 220 | 108 | R3/4〃 |
50 | 260 | 340 | 120 | 220 | 108 | R3/4〃 |
65 | 330 | 400 | 160 | 270 | 133 | R3/4〃 |
80 | 340 | 460 | 180 | 320 | 159 | R3/4〃 |
100 | 400 | 550 | 220 | 390 | 219 | R3/4〃 |
125 | 480 | 630 | 260 | 450 | 273 | R3/4〃 |
150 | 500 | 720 | 310 | 530 | 273 | R3/4〃 |
200 | 560 | 900 | 390 | 670 | 325 | R3/4〃 |
250 | 660 | 1070 | 480 | 800 | 426 | M35X1.5 |
300 | 750 | 1360 | 640 | 1040 | 478 | M35X1.5 |
400 | 850 | 1500 | 600 | 1100 | 530 | M35X2.0 |
订货须知：
一、①衬氟过滤器产品名称与型号②衬氟过滤器口径③衬氟过滤器是否带附件
二、二、若已经由设计单位选定公司的衬氟过滤器型号，请按衬氟过滤器型号订货。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数。
