H41F46衬氟升降式止回阀
日期：2018-06-14 浏览量：1469
衬氟止回阀是一种依靠介至本身流动而自动启闭阀瓣用来阻止介至逆向流动的自动防腐蚀性阀门，又能防腐单向阀，防腐逆止阀。
衬氟止回阀适用在-50℃～150℃的各种浓度的水，硫酸，盐酸，氢氟酸和各种有机酸，强酸，强氧化剂，还适用于各种浓度的强碱有机溶剂以及其他腐蚀性气体，液体介至的管路上使用。
衬氟常见材料：衬PTFE，衬FEA，衬PO，衬胶等等。
衬氟止回阀分类：
1、衬氟旋启式止回阀
主要型号有：全衬里H44F46与H74F46单瓣旋启式系列和H76F46型双瓣旋启式系列，它们的结构形式为：阀瓣都是围绕阀座外的（销）轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活，密封可靠。

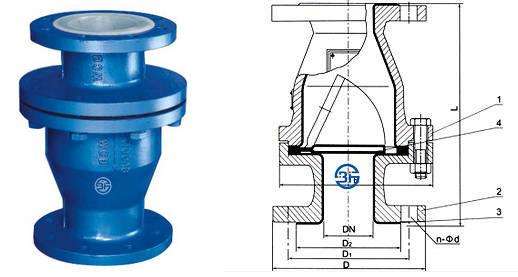

2、衬氟立式止回阀
主要型号有全衬里H42F46型立式止回阀，特点是衬氟阀瓣沿阀体通路轴线做升降运动。
3、衬氟升降式止回阀
主要型号有：全衬里H41F46直通升降式止回阀，其结构特点是：衬氟阀瓣垂直于阀体进、出口轴线作升降运动。
衬氟止回阀主要零部件材料表：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀瓣/阀杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO | |||||
4 | 紧固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
5 | 螺母 | PTFE（F4） | CF8 | CF8 | |||

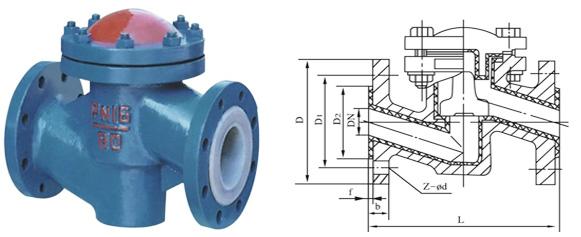

H41F46衬氟升降式止回阀主要外形和连接尺寸：
公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
DN（mm） | NPS（inch） | PN1.0MPa | PN1.6MPa | |||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 150 | 105 | 75 | 2 | 16 | 4-φ14 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 115 | 85 | 2 | 16 | 4-φ14 |
32 | 5/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 180 | 135 | 100 | 2 | 18 | 4-φ18 |
40 | 3/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 145 | 110 | 3 | 18 | 4-φ18 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 230 | 160 | 125 | 3 | 20 | 4-φ18 |
65 | 5/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 290 | 180 | 145 | 3 | 20 | 4-φ18 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 310 | 195 | 160 | 3 | 22 | 4-φ18 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 350 | 215 | 180 | 3 | 24 | 8-φ18 |

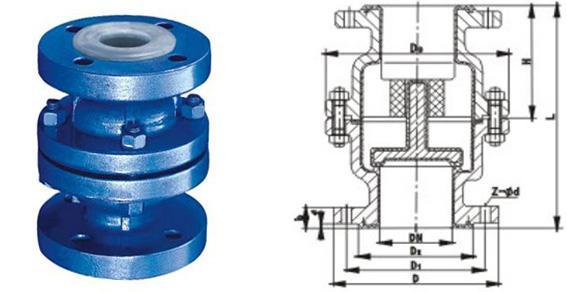

H42F46衬氟升降式止回阀主要外形和连接尺寸：
| 公称通径标准值参考值DN（mm）NPS（inch）LDD1D2fbZ-ΦdWT(Kg)
| |||||||||
15 | 1/2 | 80 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 2.5 |
