美标截止阀
日期：2018-09-07 浏览量：1061
美标截止阀概述：
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
美标截止阀执行标准：
设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验—检验 |
JISB2071B2081 | JISB2002 | JISB2212B2214 | JISB2071B2081 | JISB2003 |
美标截止阀性能规范：
阀体材料 | SCPH2-11 | SCPH-32 | SCS13A | SCS19A | SCS14A | SCS16A | SCPL1 |
适用温度 | ≤425 | ≤540 | ≤275 | ≤200 | ≤275 | ≤200 | -45-150 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | 氨气液氨 | |||

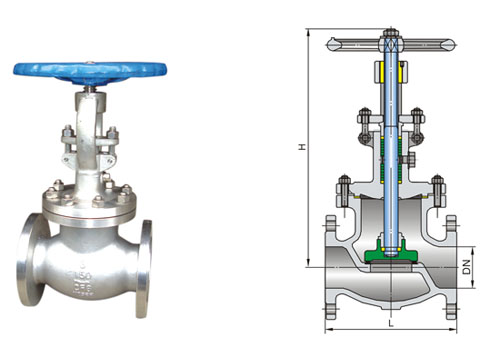

美标截止阀规格主要尺寸：
10K | |||||||||
in | L | D | D1 | D2 | b | n-ød | H | Do | |
50 | 2 | 203 | 155 | 120 | 100 | 16 | 4-ø19 | 360 | 200 |
65 | 21/2 | 216 | 175 | 140 | 120 | 18 | 4-ø19 | 380 | 200 |
80 | 3 | 241 | 185 | 150 | 130 | 18 | 8-ø19 | 415 | 250 |
100 | 4 | 292 | 210 | 175 | 155 | 18 | 8-ø19 | 465 | 250 |
125 | 5 | 356 | 250 | 210 | 185 | 20 | 8-ø23 | 515 | 300 |
150 | 6 | 406 | 280 | 240 | 215 | 22 | 8-ø23 | 545 | 350 |
200 | 8 | 495 | 330 | 290 | 265 | 22 | 12-ø23 | 675 | 450 |
20K | |||||||||
50 | 2 | 267 | 155 | 120 | 100 | 18 | 8-ø19 | 420 | 200 |
65 | 21/2 | 292 | 175 | 140 | 120 | 20 | 8-ø19 | 465 | 250 |
80 | 3 | 318 | 200 | 160 | 135 | 22 | 8-ø23 | 490 | 300 |
100 | 4 | 356 | 225 | 185 | 160 | 24 | 8-ø23 | 590 | 350 |
125 | 5 | 400 | 270 | 225 | 195 | 26 | 8-ø25 | 690 | 400 |
150 | 6 | 444 | 305 | 260 | 230 | 28 | 12-ø25 | 760 | 450 |
200 | 8 | 559 | 350 | 305 | 275 | 30 | 12-ø25 | 1070 | 450 |
