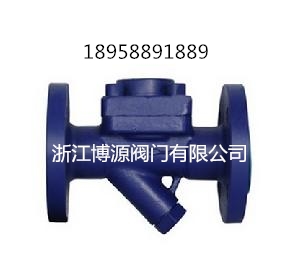

CS15H/CS45H钟形浮子式蒸汽疏水阀排水量数据
日期：2018-10-25 浏览量：1981
CS15H、CS45H 型 PN16 钟形浮子式蒸汽疏水阀主要性能参数:
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
|---|---|---|---|---|
| CS15H-16 CS45H-16 | 16 | 1.6 | ≤200 | 水、蒸汽 |
| CS15H-16C CS45H-16C | 16 | 1.6 | ≤425 | 水、蒸汽 |
| CS15H-16P | 16 | 1.6 | ≤425 | 水、蒸汽 |
CS15H、CS45H 型 PN16 钟形浮子式蒸汽疏水阀零部件材料:
| 型号 | 材料 | ||
|---|---|---|---|
| 阀体、阀盖 | 阀座 | 浮筒 | |
| CS15H-16 CS45H-16 | 铸铁 | 硅酸铜铸铁 | 不锈钢 |
| CS15H-16C CS45H-16C | 碳钢 | — | 不锈钢 |
| CS15H-16P | 304 型不锈钢 | — | 不锈钢 |
CS15H-16 CS15H-16C、CS15H-16（直式）钟形浮子式蒸汽疏水阀主要外形及结构尺寸（mm）
| CS15H-16、CS15H-16C | CS15H-16（直式） | ||||||
|---|---|---|---|---|---|---|---|
| DN | 15 | 20 | 25 | DN | 25 | 40 | 50 |
| L | 120 | 120 | 200 | D | 190 | 240 | 285 |
| H | 150 | 190 | 310 | H | 270 | 375 | 425 |
| h | 80 | 100 | 180 | — | — | — | — |
| 重量/kg | 3.0 | 3.5 | 14.0 | 重量/kg | 12.5 | 27.5 | 47.0 |
CS45H-16C、CS45H-16 型钟形浮子式蒸汽疏水阀主要外形及结构尺寸（mm）
| CS45H-16C | CS45H-16 | ||||||
|---|---|---|---|---|---|---|---|
| DN | 15 | 20 | 25 | DN | 15 | 20 | 25 |
| L | 230 | 230 | 310 | L | 175 | 195 | 215 |
| H | 150 | 190 | 310 | H | 160 | 160 | 160 |
| h | 80 | 100 | 185 | h | 88 | 88 | 88 |
| 重量/kg | 5.5 | 8.0 | 20.0 | 重量/kg | 5.5 | 6.0 | 7.0 |
CS15H-16(C)、CS45H-16(C) 型钟形浮子式蒸汽疏水阀排水量表（kg/h）
| 工作压差/MPa | 0.05 | 0.1 | 0.2 | 0.35 | 0.4 | 0.8 | 0.85 | 1.2 | 1.6 |
|---|---|---|---|---|---|---|---|---|---|
| CS15H-16 CS15H-16C CS45H-16C DN15 | 180 | 210 | 260 | 315 | — | — | — | — | — |
| 120 | 140 | 175 | 220 | 235 | 280 | 285 | — | — | |
| 85 | 105 | 135 | 170 | 180 | 250 | 260 | 280 | — | |
| 60 | 75 | 100 | 135 | 140 | 210 | 215 | 245 | 265 | |
| CS15H-16 CS15H-16C CS45H-16C DN20 | 230 | 260 | 310 | 360 | — | — | — | — | — |
| 145 | 170 | 210 | 260 | 275 | 345 | 350 | — | — | |
| 120 | 140 | 175 | 220 | 235 | 300 | 310 | 335 | — | |
| 85 | 105 | 135 | 170 | 180 | 250 | 265 | 300 | 320 | |
| CS15H-16 CS15H-16C CS45H-16C DN25 | 750 | 1100 | 1700 | 2000 | — | — | — | — | — |
| 600 | 650 | 820 | 1100 | 1200 | 1680 | 1720 | — | — | |
| 380 | 510 | 680 | 900 | 950 | 1360 | 1400 | 1560 | — | |
| 300 | 360 | 510 | 680 | 750 | 1120 | 1160 | 1250 | 1320 | |
| CS15H-16 DN40 | 2000 | 2480 | 3130 | 3540 | — | — | — | — | — |
| 750 | 1100 | 1700 | 2200 | 2380 | 3230 | 3300 | — | — | |
| 700 | 880 | 1225 | 1735 | 1900 | 2720 | 2790 | 3180 | — | |
| 580 | 720 | 1020 | 1400 | 1550 | 2310 | 2380 | 2850 | 3150 | |
| CS15H-16 DN50 | 3700 | 4660 | 5600 | 6700 | — | — | — | — | — |
| 2050 | 2450 | 3330 | 4450 | 4750 | 6460 | 6650 | — | — | |
| 1360 | 1770 | 2480 | 3460 | 3670 | 5100 | 5270 | 5950 | — | |
| 1020 | 1360 | 1970 | 2780 | 3000 | 4350 | 4520 | 5230 | 5750 | |
| CS45-16 （ES8F） DN15、20、25 | 260 | 340 | 420 | 480 | 550 | — | — | — | — |
| 160 | 220 | 300 | 360 | 380 | 450 | — | — | — | |
| 70 | 90 | 120 | 130 | 150 | 190 | 205 | 220 | 260 |
CS15H-16P 型钟形浮子式蒸汽疏水阀排水量表（kg/h）
| 工作压差/MPa | 0.05 | 0.2 | 0.35 | 0.6 | 0.85 | 1.2 | 1.6 |
|---|---|---|---|---|---|---|---|
| CS15H-16P DN15、20、25 | 170 | 260 | 315 | — | — | — | — |
| 110 | 180 | 220 | 255 | 285 | — | — | |
| 85 | 135 | 170 | 220 | 260 | 285 | — | |
| 55 | 100 | 135 | 180 | 215 | 250 | 265 |
