高温刀闸阀排渣阀适用范围
日期：2018-10-10 浏览量：1464

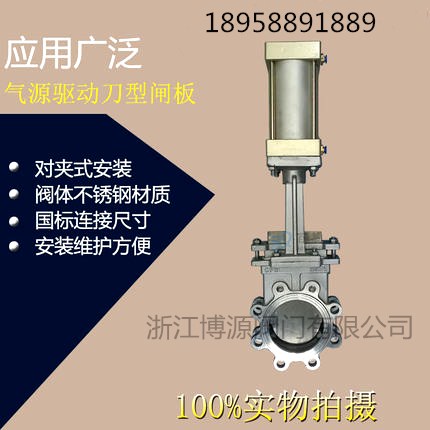

PZ43W-10NR高温刀型排渣阀,高温刀闸阀型号代表：阀门类型代号：“PZ”表示刀型闸阀；
驱动形式代号：“”表示手动；
连接形式代号：“4”表示法兰式；7代表对夹式
结构形式代号：“3”表示单闸板；
密封面材料代号：“F”表示PTFE ；H,W,y硬密封
高温刀型排渣阀具体型号有:
PZ43W-6，PZ43W-10，PZ43W-16;（阀体：铸铁）
PZ43W-6C，PZ43W-10C，PZ43W-16C;（阀体：铸钢）
PZ43W-6P，PZ43W-10P，PZ43W-16P;（阀体：不锈钢304/304L）
PZ43W-6R，PZ43W-10R，PZ43W-16R;（阀体：不锈钢316/316L）
高温刀型排渣阀主要用途：
适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、药类、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果、谷物、废水等介质。
PZ43W-10NR手动高温灰渣阀，高温刀型排渣阀主要零部件材料：
阀体、上盖Valve body, upper cap | 碳钢、不锈钢Carbon steel, stainless steel |
阀板Valve plate | 不锈钢stainless steel |
阀杆Stem | 不锈钢stainless steel |
密封圈Seal ring | 橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy |
二 PZ43W手动法兰式刀型闸阀主要性能规范：
公称压力Nominal pressure | PN |
壳体试验Casing test | 1.5XPN |
密封试验Leak test | 1.1XPN |
工作温度Operating temperature | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃ |
适用介质Working medium | 糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix |
三 高温刀型排渣阀执行标准;
1、设计制造按GB12235-59
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
高温刀型排渣阀外形尺寸 单位：mm
MPa | DN | L | D1 | D2 | H | N-M | D0 | W（Kg） |
1.0 | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8 |
65 | 48 | 120 | 145 | 298 | 4-M16 | 180 | 10 | |
80 | 51 | 135 | 160 | 315 | 4-M16 | 220 | 12 | |
100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 14 | |
125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 22 | |
150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 29 | |
200 | 70 | 265 | 295 | 540 | 8-M20 | 360 | 38 | |
250 | 70 | 320 | 350 | 630 | 12-M20 | 360 | 66 | |
300 | 76 | 368 | 400 | 780 | 12-M20 | 400 | 100 | |
350 | 76 | 428 | 460 | 885 | 16-M20 | 400 | 119 | |
400 | 89 | 482 | 515 | 990 | 16-M22 | 400 | 195 | |
450 | 89 | 532 | 565 | 1100 | 20-M22 | 530 | 285 | |
500 | 114 | 585 | 620 | 1200 | 20-M22 | 530 | 389 | |
600 | 114 | 685 | 725 | 1450 | 20-M27 | 600 | 529 | |
700 | 127 | 800 | 840 | 1700 | 24-M27 | 600 | 790 | |
