J61Y/J63Y高压针型阀高温针型阀结构形式应用规范
日期：2018-10-18 浏览量：1475

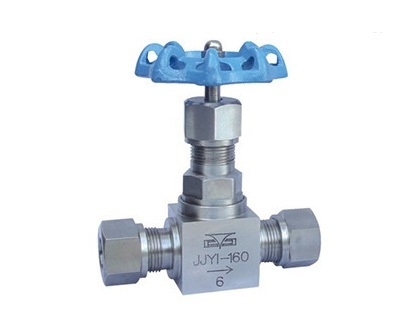

J61Y/J63Y高压针型阀结构形式：
1、本阀采用上螺纹阀杆结构，避免了介质与阀杆螺纹的直接接触。
2、采用硬质钴铬钨合金钢球阀瓣，大大提高了阀瓣在高温工况的材质硬度，且介质冲刷时阀瓣做三维旋转,显著提高了阀瓣抗苛刻工况冲蚀的性能,解决了密封面内漏问题。
3、此阀主要应用电站一次门蒸气和热循环水等处。
高温高压针型阀应用规范：
1、设计制造：GB/T 12224-1989；JB/T
3595-2002
2、连接形式：对焊式连接
3、结构特征：锥面浮动阀瓣;球面密封;上阀杆螺纹
4、阀门检验和试验：JB/T9092-1999
5、材料：碳钢按GB/T
12228-1989的规定
不锈钢GB/T 1220-1989的规定
高压针型阀主要零件材料：
零件名称 | 阀杆、阀盖、螺栓 | 阀杆、阀瓣密封圈 | 填料 | 垫片 | 手柄 |
J61Y-170V | 铬镍不锈钢 | 不锈钢 | PTFE、柔性石墨 | 橡胶石棉板 | 优质碳钢 |
主要性能参数:
型号 | 公称压力 | 试验压力PN(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
壳体 | 密封 | 密封 | |||||
J61Y-170V | 24.0 | 7.0 | 17.6 | 0.6 | 17.0 | V≤570℃ | 电站、石油气、水、油品等 |
FJ61Y-160p | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | P≤350℃ | |
T61Y-320 | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤350℃ | |
24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤350℃ | ||
